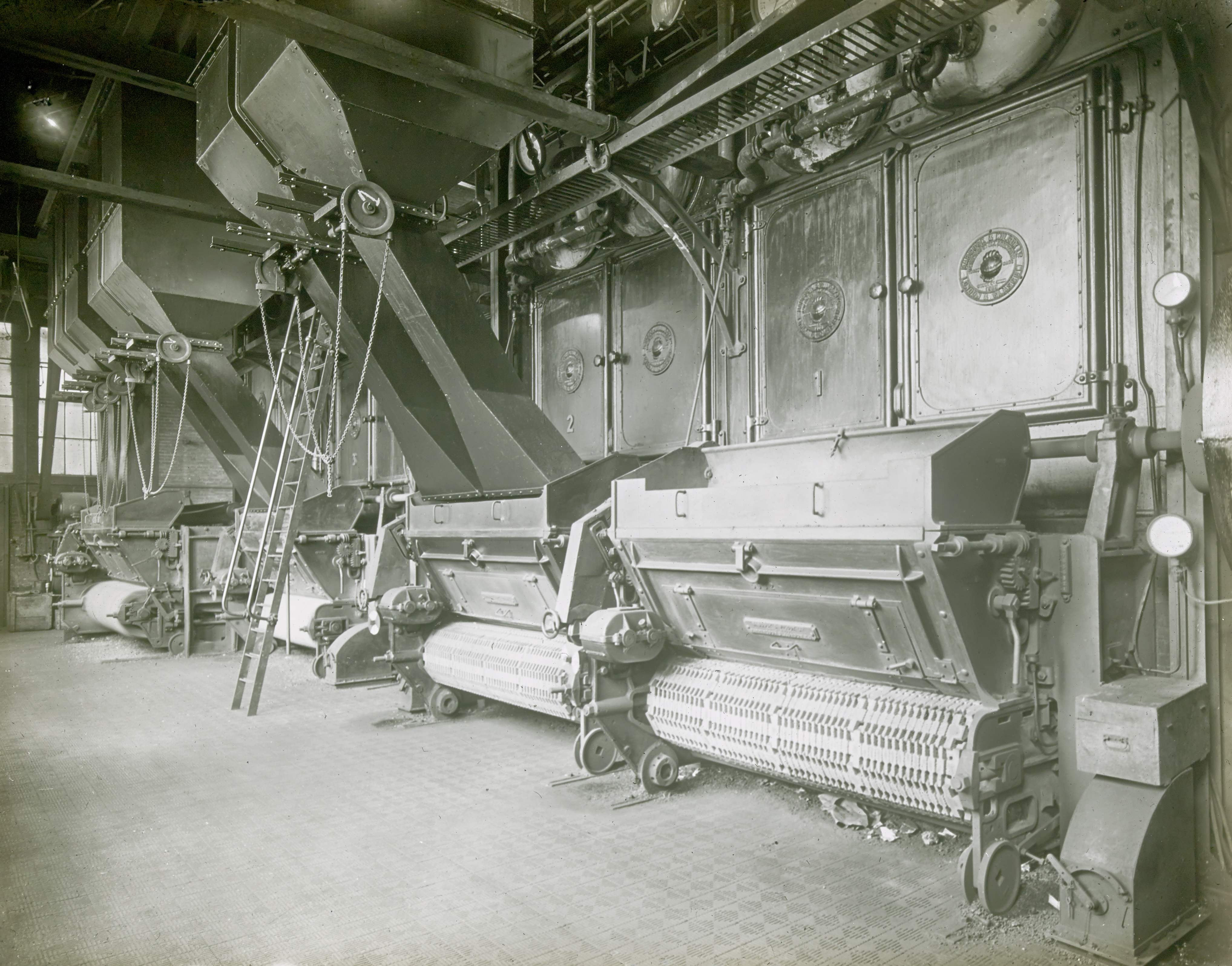

Ketelruimte van de elektriciteitscentrale aan de Noordendijk.

4 reacties Commentaar van bezoekers

Pim van der Wijk 8 jaar geleden

Hallo Ton, goed gevonden.
De DC van 1910 beschrijft het perfect. Geconcludeerd kan dan wel worden dat het de ketelruimte van de Dordtse centrale aan de Noordendijk is. De krant benoemt ook wat dingen waar ik qua naam maar een beetje naar moest raden: "Eerst dan maar het ruime, 17 m. breede en 19 m. 47 lange ketelhuis binnen, waarin drie, van afmeting respectabele, stoomketels zijn gebouwd, twee in batterij en één er naast. Alle drie zijn van het waterpijpsysteem, hebben een verwarmend oppervlak van 250 m2 en zijn voorzien van een automatische stookinrichting. Door middel van een electromotor wordt n.l. onder elken ketel een kettingrooster voortbewogen. Uit een voor den ketel geplaatsten bak vallen de kolen erop en daardoor worden ze naar het vuur gevoerd. De toevoer naar den rooster kan, door het stellen van den bak, naar de behoefte geregeld worden. Van de drie ketels staan er steeds twee onder stoom, de derde is reserve. Ook is er, mocht het bedrijf later uitgebreid worden, gelegenheid tot het bijplaatsen van een vierden ketel, van nog grooter afmetingen dan deze, n.l. met 420 m2. verwarmend oppervlak. Het ligt in de bedoeling, ook nog een automatische kolentransportinrichting aan te leggen, zoodat de kolen dan onmiddellijk van buiten naar de bakken worden gevoerd. In den kelder verzamelt zich de asch van de vuren: als de roosters ronddraaien valt aan ’t uiteinde, waar ze zich naar beneden buigen, de asch in den kelder, vanwaar ze ‚op kip-karren naar buiten wordt gebracht. De ketels leveren stoom van 12 atmospheren, tot 350° oververhit. Van elk komt een hoofdstoomleiding uit op de verzamelleiding, welke, met het oog op de bedrijfszekerheid, als een ringleiding is uitgevoerd. Van de ringleiding takken zich twee stoomleidingen af naar de turbines in de machinehal. Voordat we overgaan tot dat gedeelte, vermelden we nog, dat de ketels zijn gemaakt, ten deele door de Engelsche firma Babcock & Wilcox en ten deele door de firma gebrs. Stork, te Hengelo (O.)." Op deze foto is de vierde ketel achterin al bijgeplaatst, duidelijk met grotere deuren, drie verticale aanvoeren, en dus grotere capaciteit. De naam Babcock & Wilcox staat overigens op de deuren, dat heb ik niet zelf verzonnen.

meld misbruik

Ton Waalboer 8 jaar geleden

Ik vond het volgende op jouw aanwijzing Pim:
=================================================================== Pagina 3 van de Dordrechtsche Courant, 29 mei 1905, beschrijving elektriciteitscentrale te Rotterdam: =================================================================== https://tinyurl.com/Dordrechtsche-Courant =================================================================== Pagina 2 van de Dordrechtsche Courant, 21 mei 1910, beschrijving elektriciteitscentrale te Dordrecht: =================================================================== https://tinyurl.com/Dordrechtsche-Courant-2

meld misbruik

Pim van der Wijk 8 jaar geleden

Babcock

meld misbruik

Pim van der Wijk 8 jaar geleden

Ik ga hier wat speculeren. Bancock en Wilcox ltd. levert (nog steeds) installaties voor electriciteitscentrales. Dit lijkt me de stoomgeneratiesectie met bovenin de warmtewisselaars (ronde uiteinden), waarin het water wordt omgezet naar stoom. Uit de hoppers komt denk ik steenkool terecht op de zichtbare rondlopende matten die automatisch de oven inlopen waar de steenkool verbrand wordt. De foto zit tussen foto's van de maquette voor de nieuwe centrale op De Staart. Mogelijk is het een voorbeeldfoto, niet gemaakt in Dordrecht. Het kan echter ook heel goed het bestaande systeem van de centrale aan de Noordendijk zijn.
